2.1Verpackungstechnik

Tiefziehverpackung

Stanzen, Rund-, Teller- und Quermesser, Locher und Schneidlinien in verschiedenen Werkstoffen, gefertigt nach pbs-Spezifikation.

Warum pbs

Passgenau für Ihr Format

Stanzen, Rund-, Teller- und Quermesser nach pbs-Spezifikation
Hartmetall, TiN-Beschichtung und Sonderradien im pbs-Design für längere Standzeit
Gegendruckleisten fertigen wir neu oder schleifen sie nach

Passgenaue Teile und geeignete Werkstoffe machen den Formatwechsel reproduzierbar

Saubere Schnitt- und Stanzkanten, auch bei anspruchsvollen Folien.

Werkstoffe und Ausführungen

Gehärteter Stahl
Korrosionsbeständiger Stahl
Hartmetall
TiN-Beschichtung
Geteilte Rundmesser
Sonderradien

Hoher Verschleiß oder unsauberer Schnitt?

Im pbs LAB untersuchen wir Schnittbild, Werkstoff und Geometrie, auch bei nachhaltigen Folien.

pbs LAB kontaktieren

Schnittarten

Werkzeuge nach Schnittart

Jede Schnittart führt zur passenden Artikelgruppe.

Eckenstanzen

Voll- und Halbsterne für die Ecken der Packung, auch konisch und TiN-beschichtet.

Zu den Artikeln Querschnitt

Schneidlinien und Querschneider, Länge nach Kundenwunsch.

Zu den Artikeln Längsschnitt

Rundmesser Ø 80 bis Ø 150 mm, auch geteilt und in Hartmetall.

Zu den Artikeln Quetschschnitt

Quetschmesser, auch mit Perforation, mit Lager und Bolzen.

Zu den Artikeln Rollscherschnitt

Tellermesser mit passendem Gegenmesser und Obermesserhalter.

Zu den Artikeln Lochen und Begasen

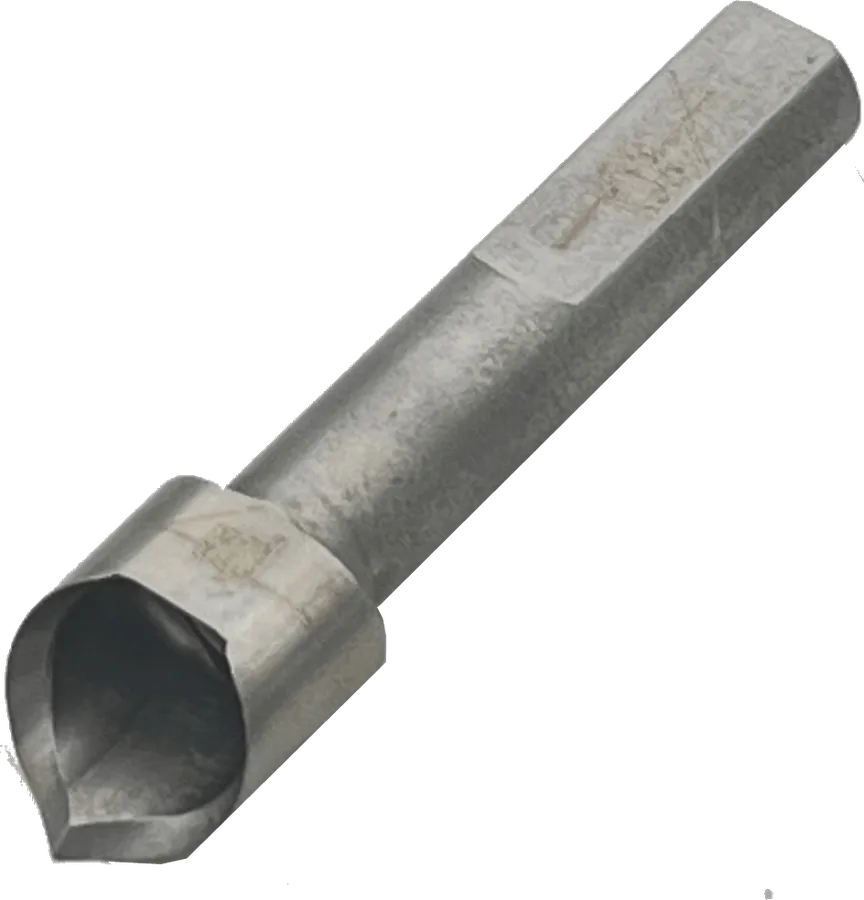

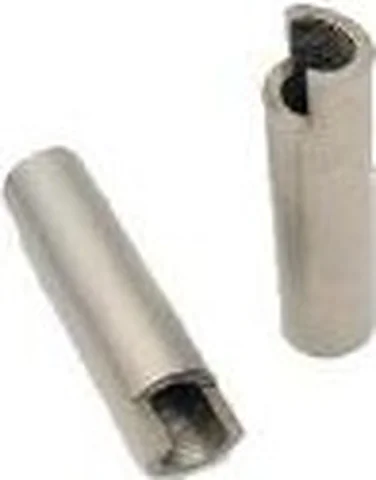

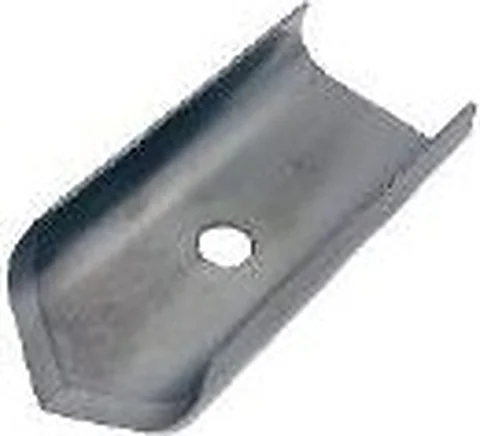

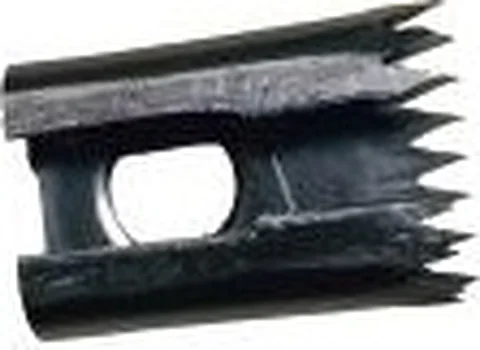

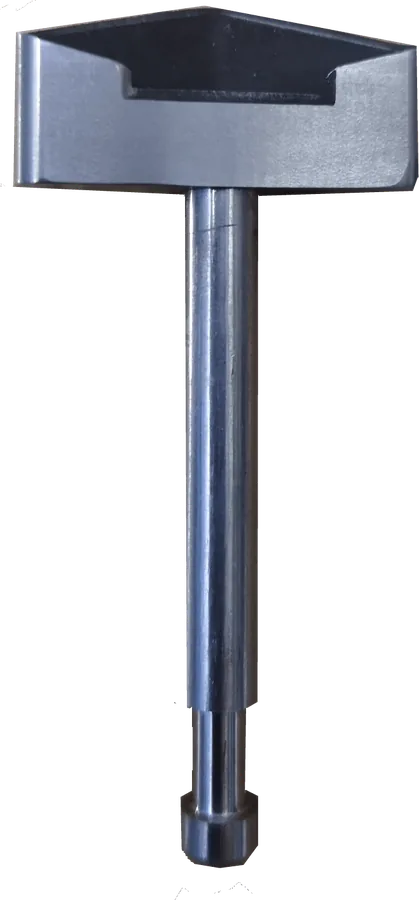

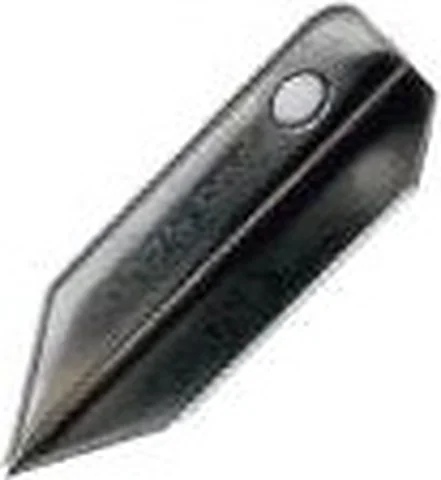

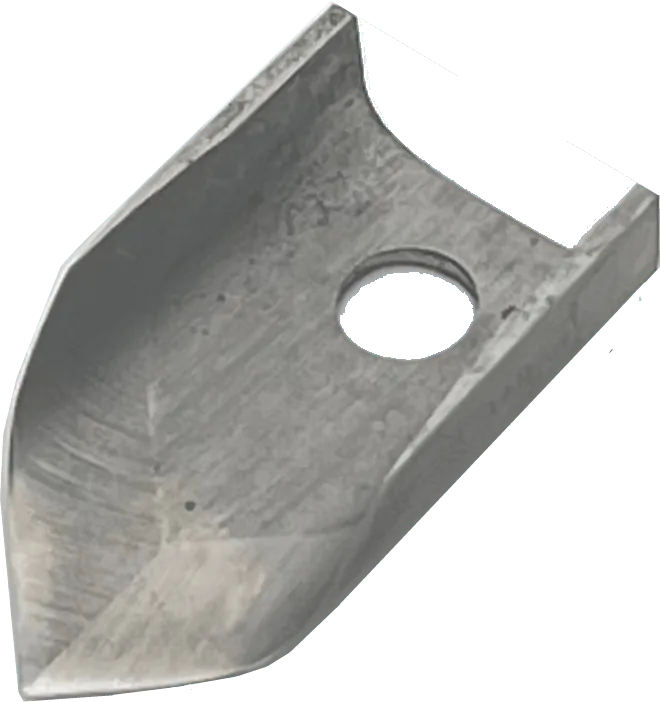

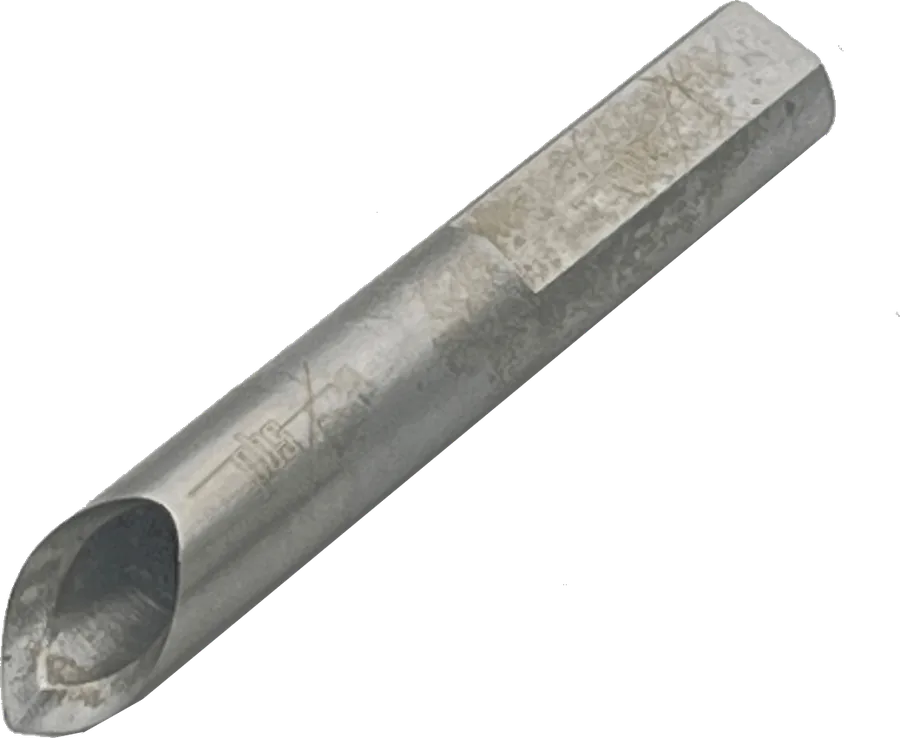

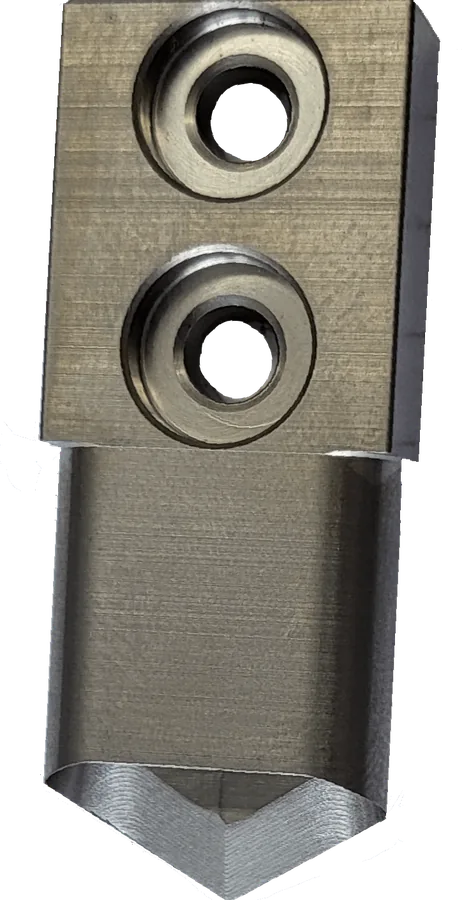

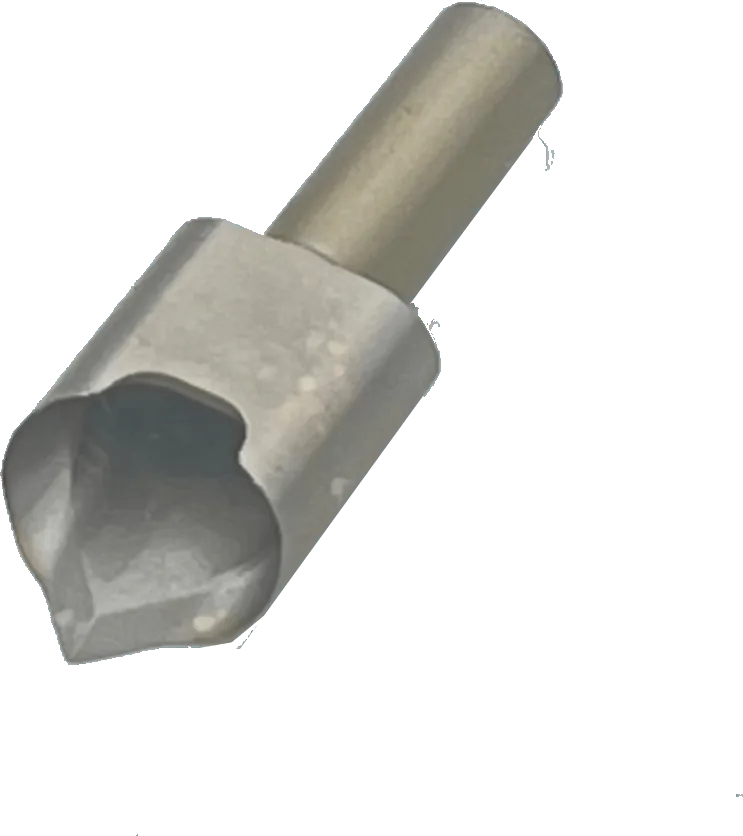

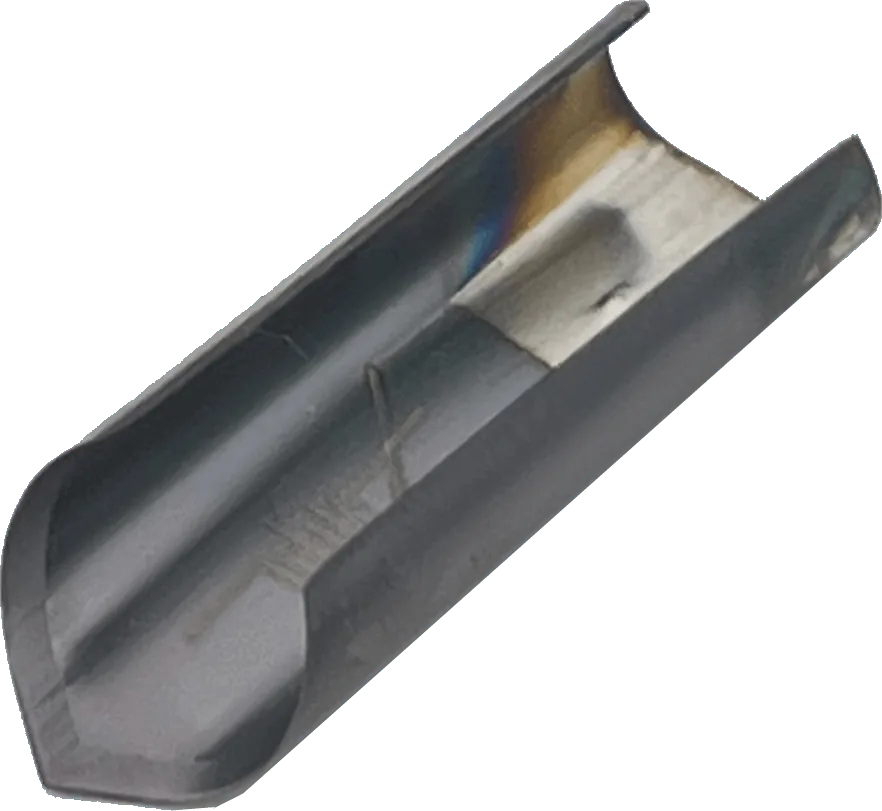

Euroloch-Stanzen, Locher, Vorstechmesser und Begasungsstifte.

Zu den Artikeln

15 Artikel

Stanzen – Bauform Multivac / Variovac

Maßangabe Stanzen: B × T × H

Mehr zu Vollsterne und Halbsterne

pbs30029

Vollstern FS1008-1

18 × 18 × 23,8 mm

Radius R10

Ref. 79935811003

pbs30289

Halbstern HS1008-2

18 × 14 × 23,8 mm

Radius R10

Ref. 79935811007

pbs30766

Vollstern FS1007-1

18 × 18 × 23,8 mm

Radius R7

Ref. 79935811004

pbs30028

Halbstern HS1007-2

18 × 14 × 23,8 mm

Radius R7

Ref. 79935811008

pbs30547

Vollstern FS1003-1

18 × 18 × 23,8 mm

Radius R9,5

Ref. 79935811012

pbs30550

Halbstern HS1003-2

18 × 14 × 23,8 mm

Radius R9,7

Ref. 79935811097

pbs31926

Vollstern TFS1008-1

18 × 18 × 23,8 mm

Radius R10
TiN-beschichtet

Ref. 79935811024

pbs30147

Halbstern THS1008-2

18 × 14 × 23,8 mm

Radius R10
TiN-beschichtet

Ref. 79935811026

pbs30262

Vollstern TFS1007-1

18 × 18 × 23,8 mm

Radius R7
TiN-beschichtet

Ref. 79935811025

pbs32968

Halbstern THS1007-2

18 × 14 × 23,8 mm

Radius R7
TiN-beschichtet

Ref. 79935811027

pbs35396

Eurolochstanze EP1048-2-17

48 × 17 × 23,8 mm

Stanzkontur 35 × 5 mm
Aufhängeloch R5

pbs35406

Eurolochstanze TEP1048-2-17

48 × 17 × 23,8 mm

Stanzkontur 35 × 5 mm
Aufhängeloch R5
TiN-beschichtet

pbs38945

Lochstanze HC1001-1

18 × 18 × 23,8 mm

Lochdurchmesser Ø 10 mm

pbs32415

Vollstern FS2422-12

24 × 22 × 23,8 mm

Radius R12

pbs32416

Halbstern HS2220-12

20 × 22 × 23,8 mm

Radius R12

13 Artikel

Stanzen – Bauform GEA

Maßangabe Stanzen: B × T × H; 40/36,5 = konisch

Mehr zu Vollsterne und Halbsterne

pbs31787

Vollstern FS4022-1T

40/36,5 × 22 × 23,7 mm

konische Ausführung
Nut beidseitig 4 × 1 mm
Radius R8

pbs31788

Halbstern HS4022-2T

40/36,5 × 22 × 23,7 mm

konische Ausführung
Nut einseitig 4 × 1 mm
Radius R8

pbs32451

Vollstern FS4022-8R

40/36,5 × 22 × 23,7 mm

konische Ausführung
Nut beidseitig 4 × 1 mm
Radius R8

pbs33108

Halbstern HS4022-8R

40/36,5 × 22 × 23,7 mm

konische Ausführung
Nut einseitig 4 × 1 mm
Radius R8

pbs36507

Halbstern HS4022-8R-STP

40/36,5 × 22 × 23,7 mm

konische Ausführung
Nut einseitig 4 × 1 mm
Außenkante abgesetzt
Radius R8

pbs36473

Vollstern FS4022-R3

40/36,5 × 22 × 23,7 mm

Sonder-Radius im pbs-Design
konische Ausführung
Nut beidseitig 4 × 1 mm

pbs36850

Vollstern FS4029-5T

40 × 29 × 23,7 mm

konische Ausführung
Nut beidseitig 4 × 1 mm

pbs32404

Vollstern FS2928-R10

29 × 28 × 23,7 mm

Nut beidseitig 4 × 1 mm
Radius R10

pbs30037

Vollstern FS4004-1

22 × 20 × 23,7 mm

Nut beidseitig 4 × 1 mm
Radius R8

pbs30038

Halbstern HS4004-2

22 × 20 × 23,7 mm

Nut einseitig 4 × 1 mm
Radius R8

pbs33275

Vollstern FS4004-R3

22 × 20 × 23,7 mm

Sonder-Radius im pbs-Design
Nut beidseitig 4 × 1 mm

pbs35451

Eurolochstanze EP4340-2T

43 × 40 × 23,7 mm

Euroloch 35 × Ø 5 mm
mit zusätzlicher Schneidlinie
Nut beidseitig 4 × 1 mm

auf Anfrage

Gegendruckleiste

Neuanfertigung und Nachschleifen
für alle Stanzen dieses Kapitels

Komplettsets und Sonderanfertigungen auf Anfrage.

11 Artikel

Querschneider und Schneidlinien

L = Länge nach Kundenwunsch. Alle Schneidlinien auch mit Perforationsschlitzen.

Mehr zu Schneidlinien

pbs46663

Querschneider verzahnt

L × 40 × 1 mm

zahlreiche Standard- und Sonderausführungen

pbs48872

Querschneider Wechselzahn

L × 40 × 4 mm

zahlreiche Standard- und Sonderausführungen

pbs48758

Querschneider Wechselzahn

L × 40 × 1,5 mm

zahlreiche Standard- und Sonderausführungen

pbs34942

Querschneider T-Form

L × 65 × 1 mm

zahlreiche Standard- und Sonderausführungen

pbs41847

Schneidlinie 0,7

L × 23,8 × 0,7 mm

Länge nach Kundenwunsch

pbs48767

Schneidlinie 1,05

L × 23,8 × 1,05 mm

Länge nach Kundenwunsch

pbs33321

Schneidlinie 60° 3,0

L × 23,8 × 3,0 mm

Länge nach Kundenwunsch
gehärteter Stahl
auf Wunsch TiN-beschichtet

auf Anfrage

Schneidlinie Hartmetall

L × 23,8 × 3,0 mm

Länge nach Kundenwunsch
höchste Standzeit

pbs34874

Schneidlinie 30° 4,0

L × 23,7 × 4,0 mm

Länge nach Kundenwunsch
gehärteter Stahl
auf Wunsch TiN-beschichtet

pbs32273

Schneidlinie 60° 4,0

L × 23,7 × 4,0 mm

Länge nach Kundenwunsch
gehärteter Stahl
auf Wunsch TiN-beschichtet

auf Anfrage

Schneidlinie mit Perforationsschlitzen

Länge nach Kundenwunsch
Stärke 0,7 / 3,0 / 4,0 mm

4 Artikel

Messer für Formwerkzeuge

L = Länge nach Kundenwunsch

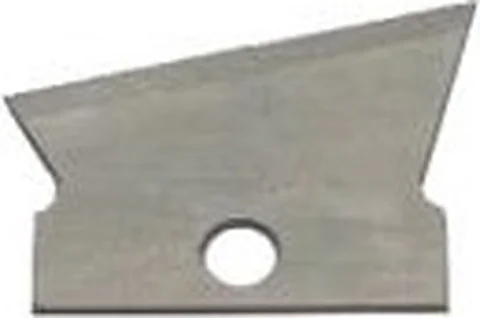

pbs46210

Klinge

in zahlreichen Ausführungen

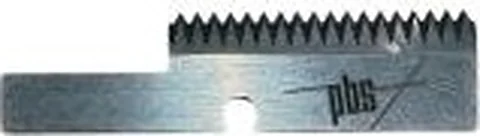

pbs42989

Schlitzmesser für Formwerkzeug

57 × 15 × 2 mm

pbs46441

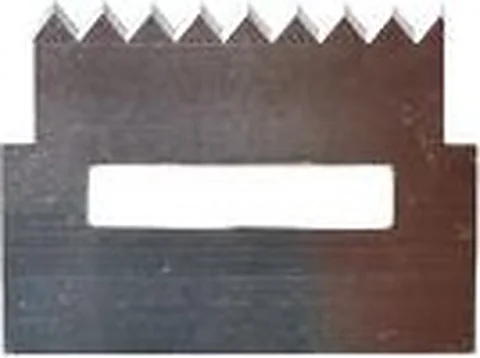

Messer für Formwerkzeug

35 × 26 × 0,6 mm

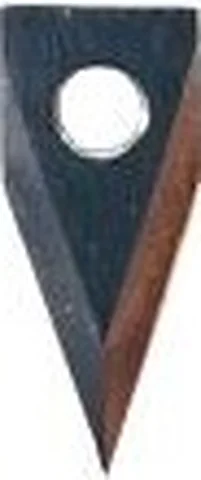

pbs30179

Konturenschneider

15 Artikel

Rundmesser Ø 90 / Ø 150 – Bauform Multivac

Maßangabe Rundmesser: Ø außen × Stärke × Ø innen

Mehr zu Rundmesser

pbs33130

Rundmesser

Ø 90 × 2 × Ø 42 mm

Gewinde M5
Fase beidseitig

pbs33131

Rundmesser, geteilt

Ø 90 × 2 × Ø 42 mm

Gewinde M5
Fase beidseitig
Kerben auf Anfrage

pbs32047

Rundmesser

Ø 90 × 2 × Ø 42 mm

Gewinde M5
Fase einseitig

pbs32048

Rundmesser, geteilt

Ø 90 × 2 × Ø 42 mm

Gewinde M5
Fase einseitig

pbs42674

Rundmesser Hartmetall

Ø 90 × 1 × Ø 42 mm

Hartmetall für hohe Standzeit
Fase beidseitig

pbs42152

Rundmesser Hartmetall, geteilt

Ø 90 × 2 × Ø 42 mm

Hartmetall für hohe Standzeit
Fase beidseitig

pbs45284

Rundmesser, geteilt, 6 Kerben

Ø 90 × 2 × Ø 42 mm

Fase beidseitig

pbs42687

Rundmesser, geteilt, ohne Gewinde

Ø 90 × 2 × Ø 42 mm

Bohrungen Ø 6 mm
Fase beidseitig
für Messerträger mvUNI

pbs42142

Messerträger mvUNI

Welle Ø 25 mm, Messer Ø innen 42 mm
6 Bohrungen und 6 Gewinde, passend für alle Rundmesser dieser Bauform
optional: geteilte Auflagescheiben zur Druckverteilung

pbs31852

Rundmesser

Ø 150 × 2 × Ø 42 mm

Gewinde M5
Fase beidseitig

pbs40261

Rundmesser, geteilt

Ø 150 × 2 × Ø 42 mm

Gewinde M5
Fase beidseitig

pbs38690

Rundmesser Hartmetall

Ø 150 × 1 × Ø 42 mm

Hartmetall für hohe Standzeit
Fase beidseitig
Messerträger mvUNI erforderlich

pbs42151

Rundmesser Hartmetall, geteilt

Ø 90 × 2 × Ø 42 mm

Hartmetall für hohe Standzeit
Fase einseitig
Messerträger mvUNI erforderlich

pbs42140

Rundmesser Keramik

Ø 90 × 2 × Ø 42 mm

Keramik für sehr hohe Standzeit
Fase beidseitig
Messerträger mvUNI erforderlich

pbs42141

Rundmesser Keramik, geteilt

Ø 90 × 2 × Ø 42 mm

Keramik für sehr hohe Standzeit
Fase beidseitig
Messerträger mvUNI erforderlich

6 Artikel

Quetschmesser und Zubehör

Mehr zu Rundmesser

pbs33988

Quetschmesser

Ø 77 × 5,2/2,2 × Ø 19 mm

Fase beidseitig 30°

pbs35768

Quetschmesser mit Perforation

Ø 77 × 5,2/2,2 × Ø 19 mm

Fase beidseitig 30°
45 Schlitze 0,6 × 2 mm
jede Perforation realisierbar

pbs44463

Quetschmesser mit Bund

Ø 77 × 5,2/2,2 × Ø 19 mm

Bund Ø 68 mm
Fase beidseitig 30°

pbs42727

Kugellager für Quetschmesser

pbs42413

Bolzen für Kugellager 6,8 mm

pbs42414

Bolzen für Kugellager 7,4 mm

16 Artikel

Rundmesser Ø 80 – Ø 100 – Bauform GEA

Maßangabe Rundmesser: Ø außen × Stärke × Ø innen

Mehr zu Rundmesser

pbs30946

Messerträger

50 × 30 × 18,5 mm

6 × M5 + 6 × M4
Welle Ø 30 mm, Messer Ø innen 32 mm

pbs30900

Rundmesser

Ø 80 × 1 × Ø 32 mm

3 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs32957

Rundmesser, geteilt

Ø 80 × 1 × Ø 32 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs36421

Rundmesser Hartmetall

Ø 80 × 1 × Ø 32 mm

3 Bohrungen Ø 5,2 mm
Hartmetall für hohe Standzeit
Fase beidseitig
passend zu Messerträger pbs30946

pbs30901

Rundmesser, 4 Kerben

Ø 80 × 1 × Ø 32 mm

3 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs43018

Rundmesser, 4 Kerben, geteilt

Ø 80 × 1 × Ø 32 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs34809

Rundmesser

Ø 90 × 1 × Ø 32 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs33212

Rundmesser, geteilt

Ø 90 × 1 × Ø 32 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig
passend zu Messerträger pbs30946

pbs44334

Rundmesser mit Buchse

Ø 80 × 1 × Ø 32 mm

Buchse Ø i 30 mm, verpresst
Fase beidseitig

pbs44333

Rundmesser mit Buchse, 4 Kerben

Ø 80 × 1 × Ø 32 mm

Buchse Ø i 30 mm, verpresst
Fase beidseitig

pbs44567

Rundmesser mit Buchse

Ø 90 × 1 × Ø 32 mm

Buchse Ø i 30 mm, verpresst
Fase beidseitig

pbs33266

Rundmesser

Ø 100 × 1 × Ø 35 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs33265

Rundmesser, geteilt

Ø 100 × 1 × Ø 35 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs40004

Rundmesser Hartmetall

Ø 100 × 1 × Ø 35 mm

Hartmetall für hohe Standzeit
6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs39724

Rundmesser Hartmetall, geteilt

Ø 100 × 1 × Ø 35 mm

Hartmetall für hohe Standzeit
6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs35066

Rundmesser, 4 Kerben, geteilt

Ø 100 × 1 × Ø 35 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig

4 Artikel

Rundmesser – Bauform Variovac / Weber

Maßangabe Rundmesser: Ø außen × Stärke × Ø innen

Mehr zu Rundmesser

pbs42695

Rundmesser

Ø 107 × 2 × Ø 40 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs42642

Rundmesser, geteilt

Ø 107 × 2 × Ø 40 mm

6 Bohrungen Ø 5,2 mm
Fase beidseitig

pbs43130

Rundmesser, geteilt

Ø 102 × 2 × Ø 42 mm

6 Gewinde M5
Fase beidseitig

pbs31581

Rundmesser

Ø 90 × 1 × Ø 42 mm

3 Bohrungen Ø 6,5 mm
Fase beidseitig

Bei hohem Verschleiß durch nachhaltige Folien oder einem unsauberen Schnittbild beraten wir Sie oder testen im pbs LAB.

9 Artikel

Tellermesser (Rollscherschnitt) und Gegenmesser

Maßangabe: Ø außen × Stärke × Ø innen

Mehr zu Rundmesser

pbs33121

Tellermesser

Ø 102 × 1,2 × Ø 70 mm

Doppelfase einseitig, Mitnehmernut

pbs42894

Tellermesser

Ø 102 × 1,2 × Ø 70 mm

Einfachfase einseitig, Mitnehmernut

pbs30344

Tellermesser

Ø 105 × 1,2 × Ø 70 mm

Doppelfase einseitig, Mitnehmernut

pbs34898

Tellermesser

Ø 105 × 1,2 × Ø 65 mm

NF normale Fase / einfache Fase, Mitnehmernut

pbs33714

Tellermesser

Ø 160 × 2,0 × Ø 110 mm

Einfachfase einseitig, Mitnehmernut

pbs33712

Obermesserhalter, rostfrei

80/70 × 35 × 15 mm

pbs36549

Gegenmesser

288 × 56 × 4 mm

6 Bohrungen Ø 6 mm
Schneidkante 4 mm
Varianten: mit Gewinde pbs33428 · Schneidkante 3 mm pbs43375

pbs36333

Gegenmesser

168 × 56 × 4 mm

6 Gewinde M5
Variante: Schneidkante 3 mm pbs44152

pbs35337

Tellermesser

Ø 105 × 1,2 × Ø 65 mm

SF schlanke Fase / doppelte Fase, Mitnehmernut

12 Artikel

Locher und Begasungsstifte

pbs30586

Locher AP5008-1

50 × Ø 8 mm

auch als pbsPLUS: pbs43501

pbs30585

Locher oval AP5012-2

50 × 12/8 mm

Innengewinde M5
auch als pbsPLUS: pbs43500

pbs30188

Locher AP3312-21

32,5 × 12/6 × 10 mm

pbs34721

Locher

38,5 × 13,9 × 0,5 mm

Beschichtung für höhere Standzeit

pbs36747

Locher

38,5 × 18 × 0,5 mm

Bohrung Ø 4,2 mm
Beschichtung für höhere Standzeit

pbs41530

Locher

42 × 16,5 × 7 mm

2 Bohrungen Ø 4,5 mm

pbs44892

Locher TFS

23 × 15,4/6 × 0,8 mm

pbs42068

Vorstechmesser

45 × 0,8 mm

pbs33103

Begasungsstift GN2002-1

23 × Ø 6 mm

pbs30644

Vorstechmesser

29 × 29 × 1 mm

pbs41470

Eurolocher EP3108-66

64,5 × 31/8,5 × Ø 6 mm

pbs42023

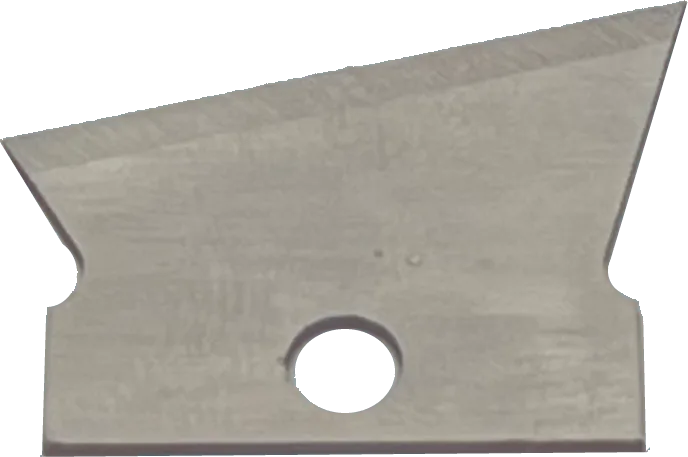

Peel-Ecken-Stanze

Bauform Multivac
