2.1Tiefziehverpackung

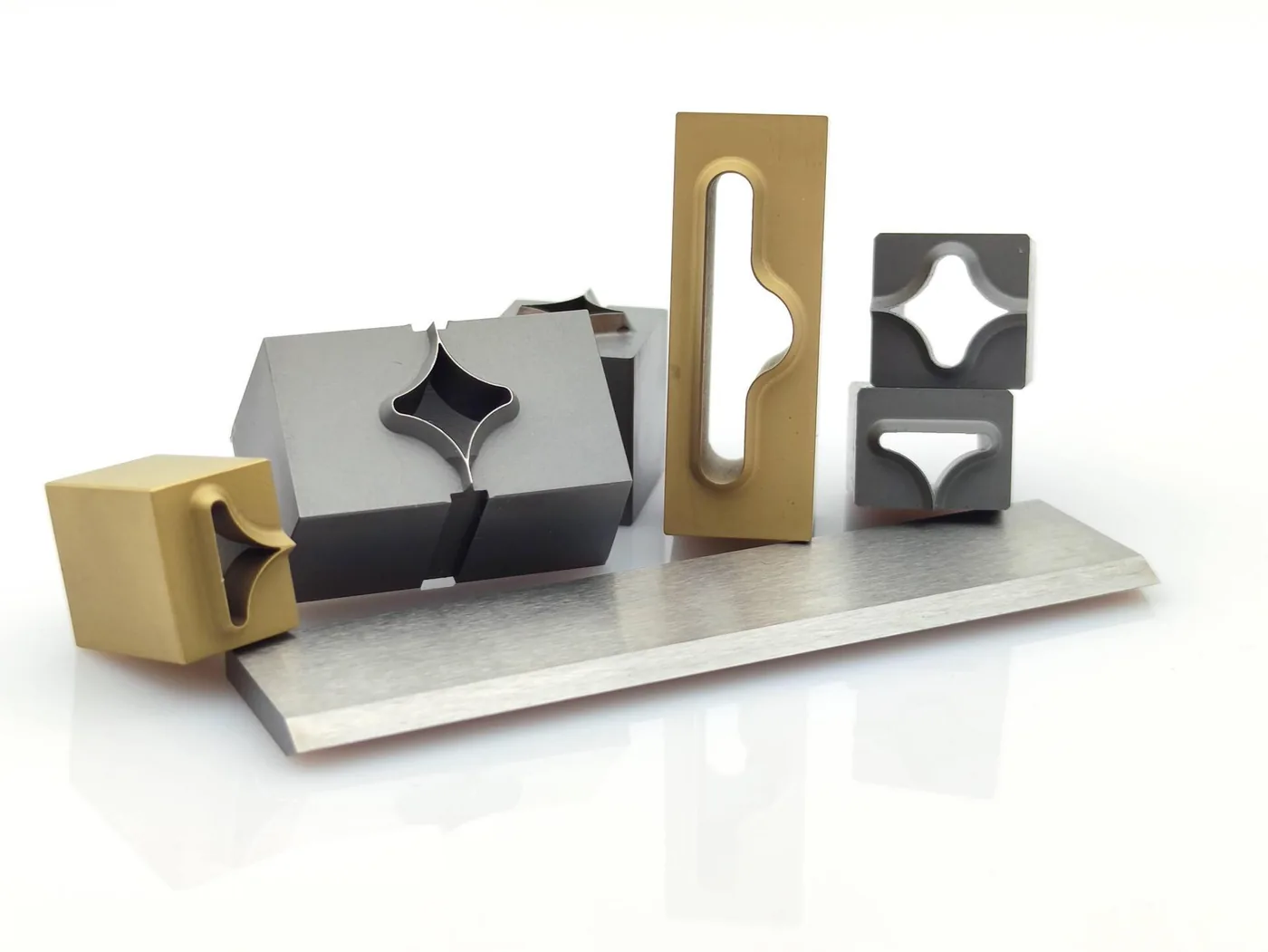

Vollsterne und Halbsterne für Tiefziehmaschinen
Voll- und Halbsterne stanzen die Ecken der Packung. pbs liefert sie für die Bauformen Multivac, Variovac und GEA – auch konisch, TiN-beschichtet oder mit Sonder-Radius im pbs-Design.
Eckenstanzen für Tiefziehverpackungen
Vollsterne und Halbsterne stanzen die Ecken der Packung in der Tiefziehverpackungsmaschine. pbs liefert sie nach pbs-Spezifikation in zwei Bauformen:
- Bauform Multivac / Variovac – Standard 18 × 18 × 23,8 mm (Vollstern) und 18 × 14 × 23,8 mm (Halbstern), mit Referenznummer des Maschinenherstellers
- Bauform GEA – unter anderem konische Ausführungen mit Nut, 40/36,5 × 22 × 23,7 mm
Ausführungen
- TiN-beschichtet (Typ TFS / THS) für weniger Verschleiß
- Konisch (z. B. FS4022-1T)
- Sonder-Radius im pbs-Design (z. B. FS4022-R3, FS4004-R3)
- Außenkante abgesetzt (HS4022-8R-STP)
Passend dazu: Schneidlinien und Querschneider, Euroloch- und Lochstanzen sowie Gegendruckleisten – als Neuanfertigung oder nachgeschliffen.
Bestellen leicht gemacht

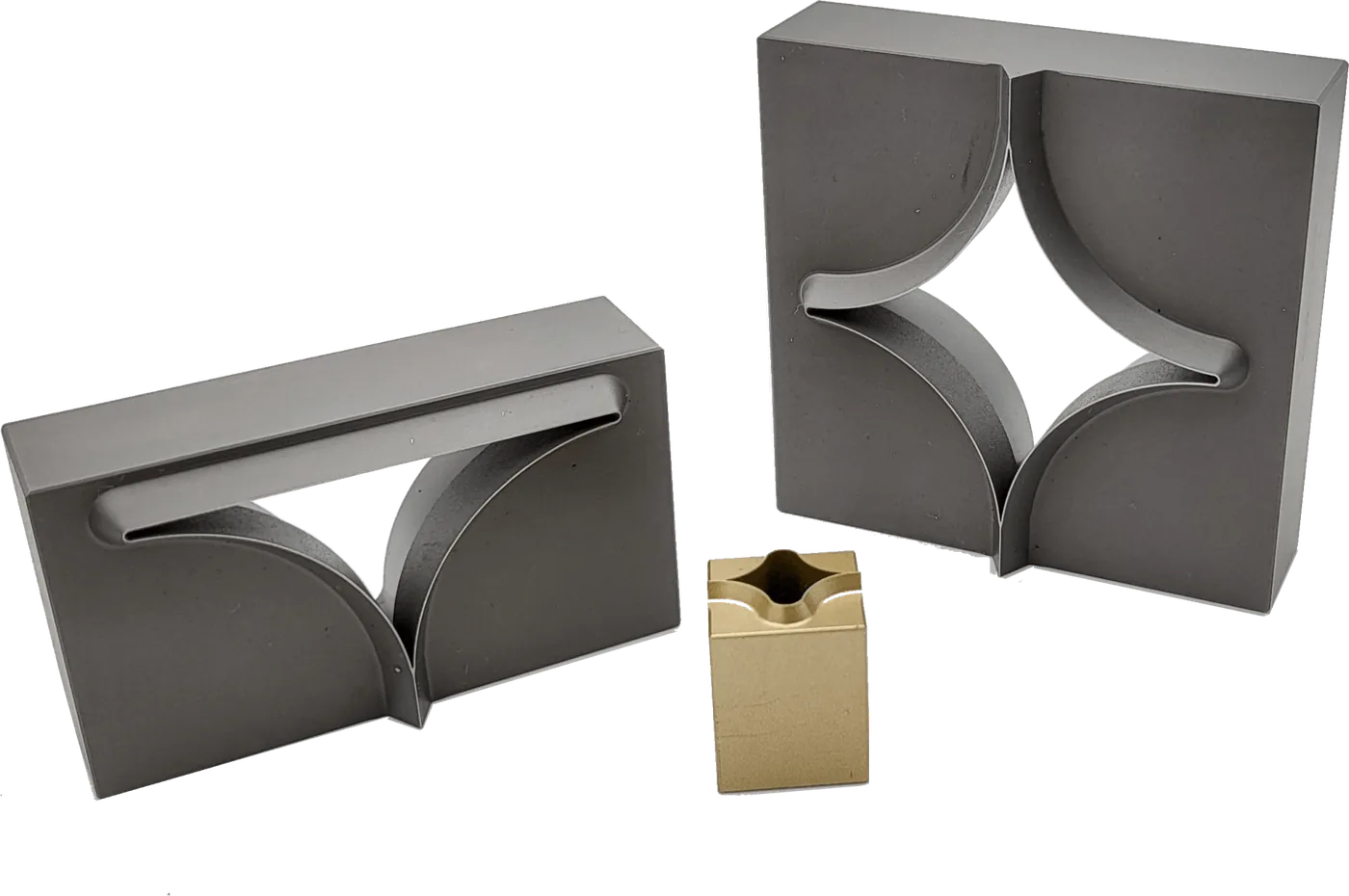

pbs-Artikelnummer, Typbezeichnung (z. B. FS1008-1) oder Referenznummer angeben – oder Muster bzw. Zeichnung schicken. Komplettsets und Sonderanfertigungen fertigen wir auf Anfrage.
- Bauform Multivac / Variovac und GEA
- Auch konisch und TiN-beschichtet
- Sonder-Radien im pbs-Design
- Komplettsets und Sonderanfertigungen auf Anfrage
Stanzen – Bauform Multivac / Variovac
Maßangabe Stanzen: B × T × H

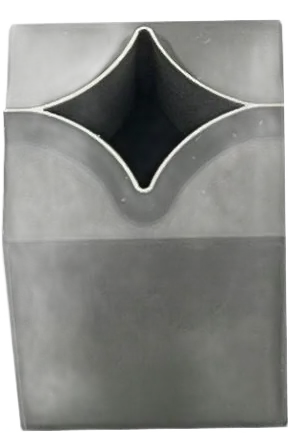

Vollstern FS1008-1
- Radius R10

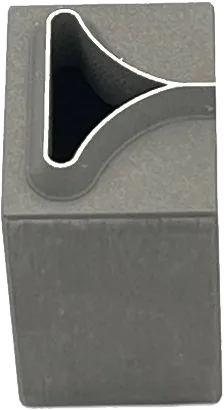

Halbstern HS1008-2
- Radius R10

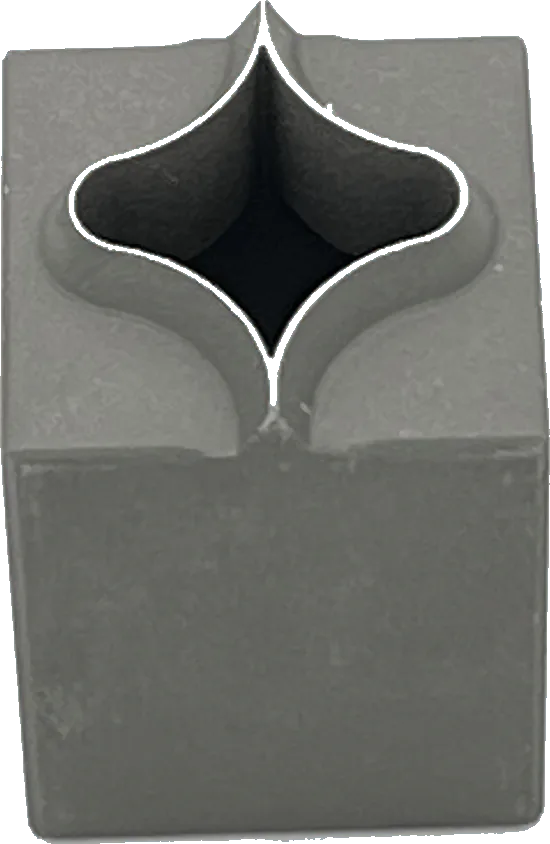

Vollstern FS1007-1
- Radius R7

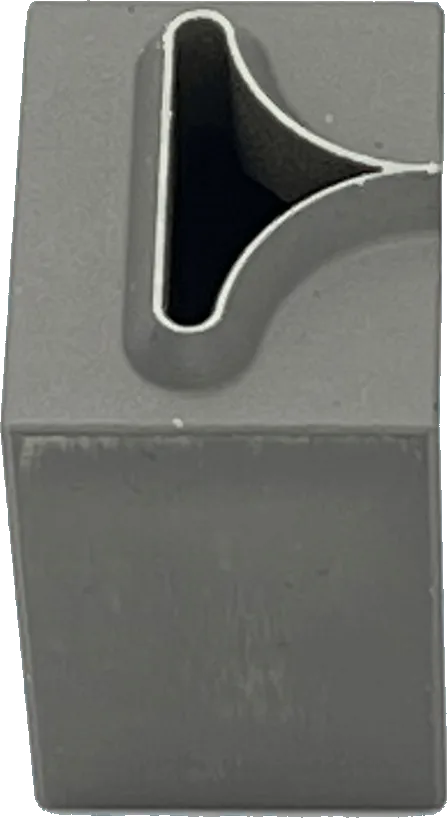

Halbstern HS1007-2
- Radius R7

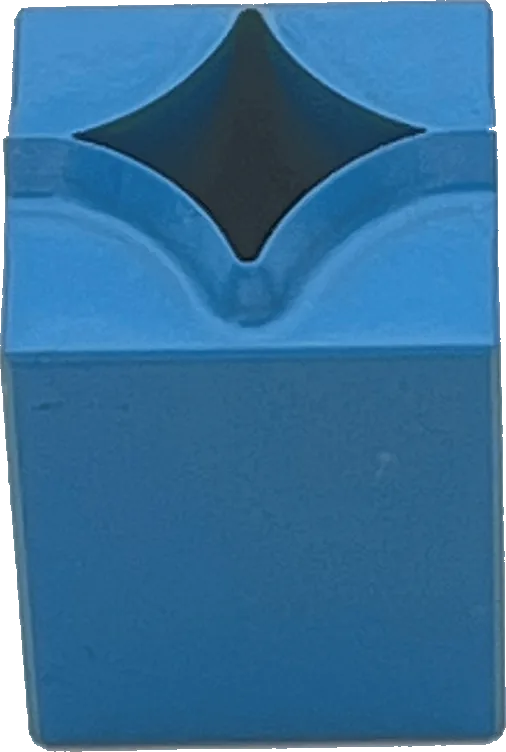

Vollstern FS1003-1
- Radius R9,5

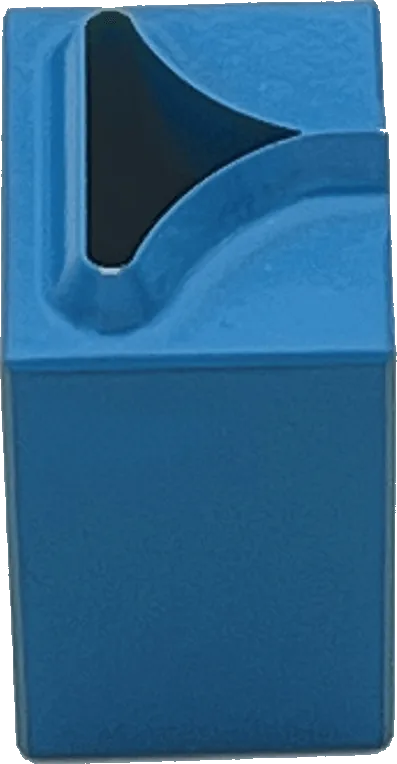

Halbstern HS1003-2
- Radius R9,7

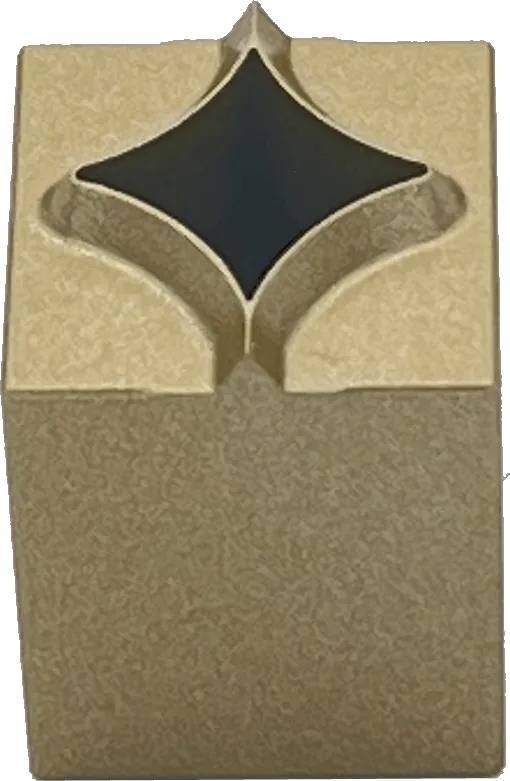

Vollstern TFS1008-1
- Radius R10
- TiN-beschichtet
Halbstern THS1008-2
- Radius R10
- TiN-beschichtet

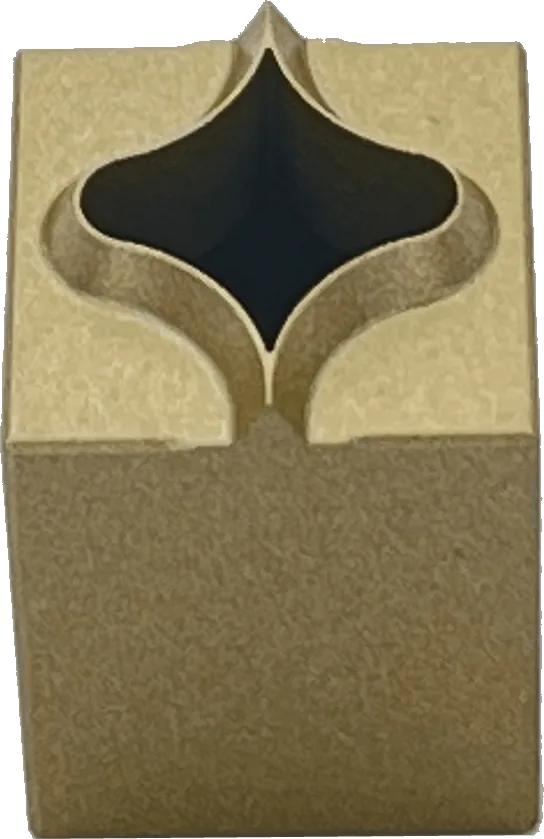

Vollstern TFS1007-1
- Radius R7
- TiN-beschichtet

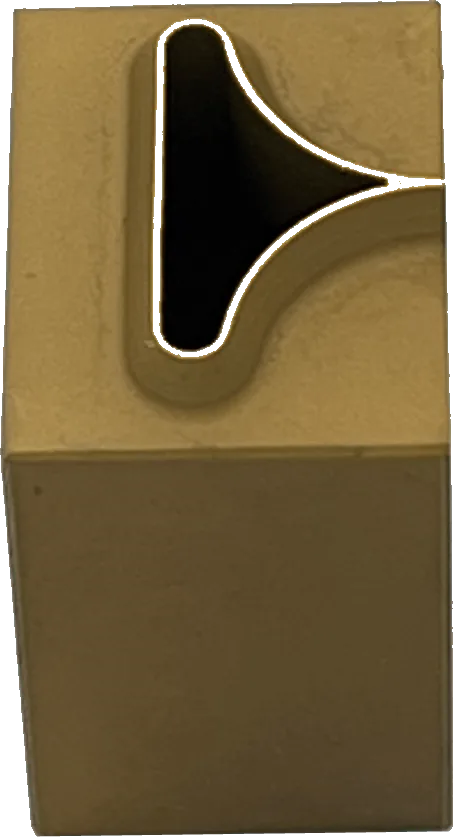

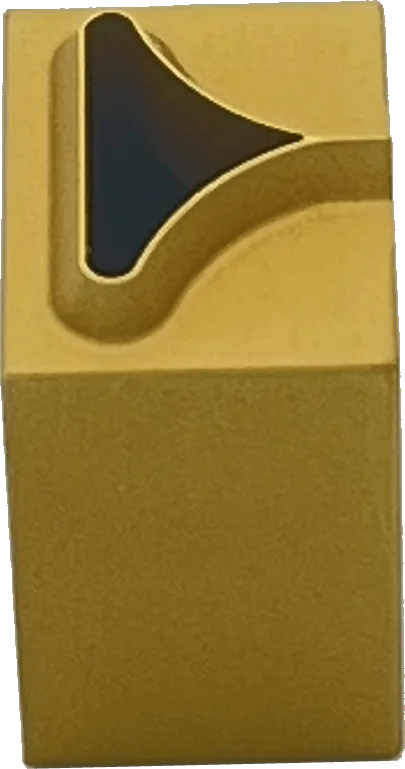

Halbstern THS1007-2
- Radius R7
- TiN-beschichtet

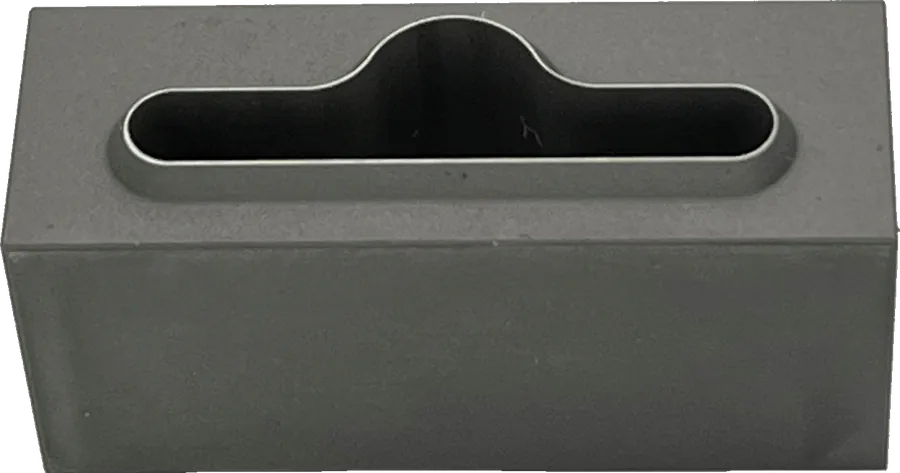

Eurolochstanze EP1048-2-17
- Stanzkontur 35 × 5 mm
- Aufhängeloch R5

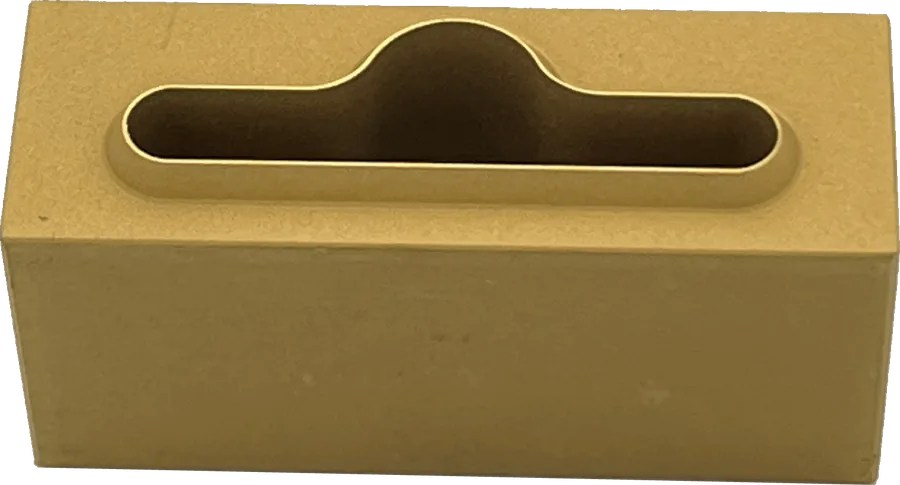

Eurolochstanze TEP1048-2-17
- Stanzkontur 35 × 5 mm
- Aufhängeloch R5
- TiN-beschichtet

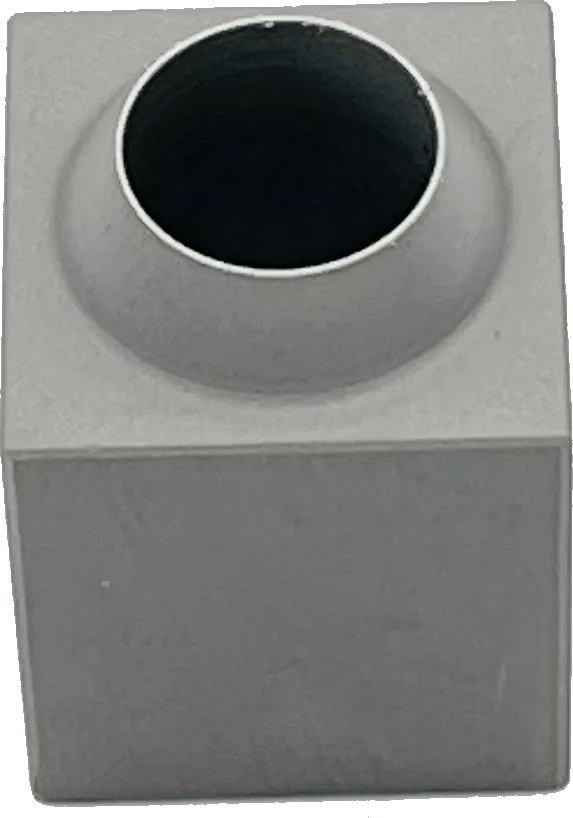

Lochstanze HC1001-1
- Lochdurchmesser Ø 10 mm

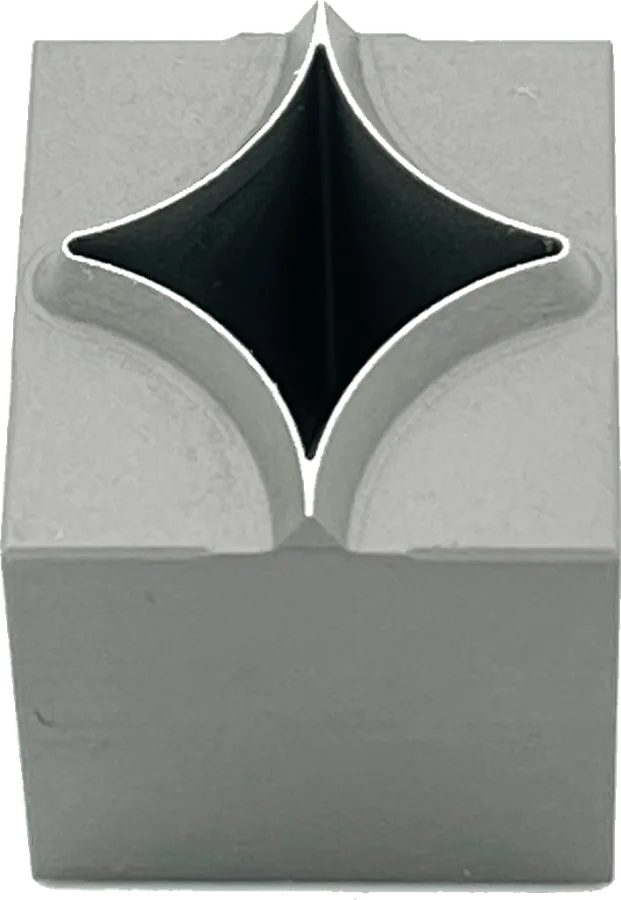

Vollstern FS2422-12
- Radius R12
Halbstern HS2220-12
- Radius R12
Stanzen – Bauform GEA
Maßangabe Stanzen: B × T × H; 40/36,5 = konisch

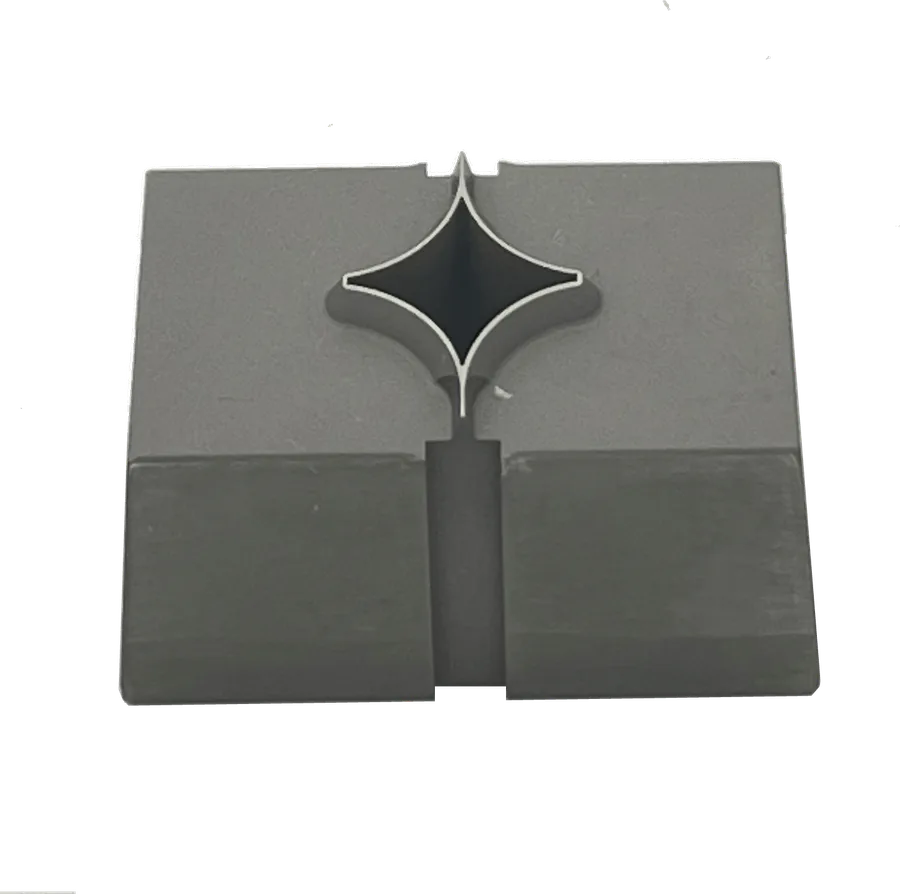

Vollstern FS4022-1T
- konische Ausführung
- Nut beidseitig 4 × 1 mm
- Radius R8

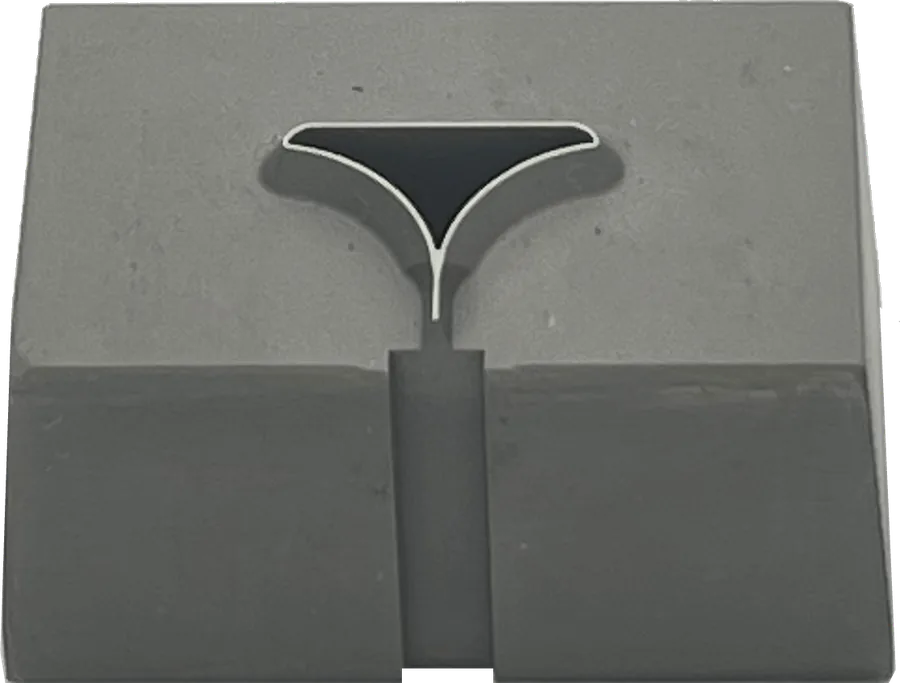

Halbstern HS4022-2T
- konische Ausführung
- Nut einseitig 4 × 1 mm
- Radius R8

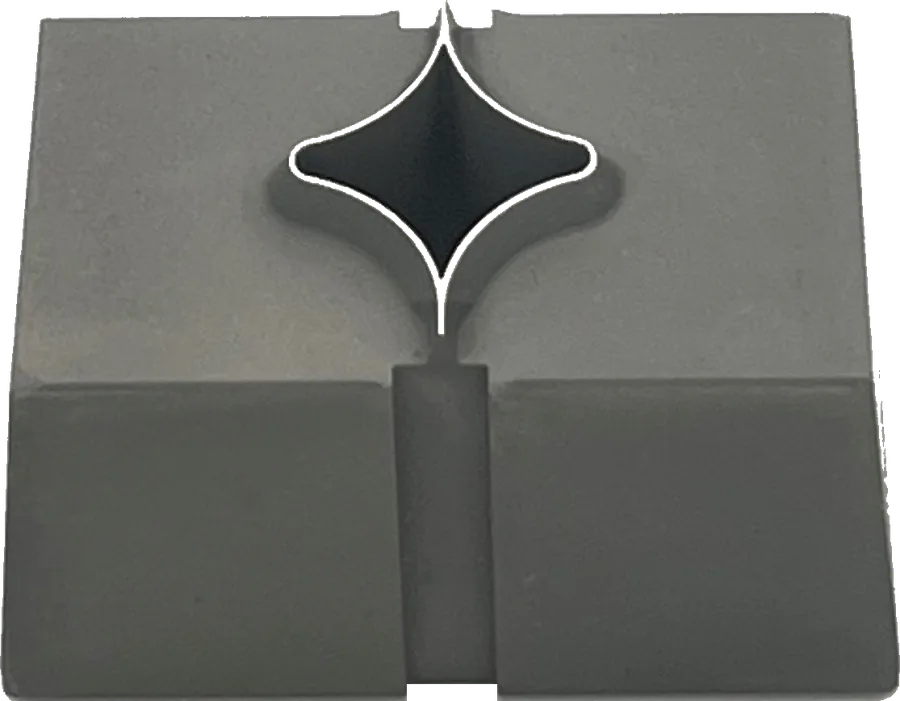

Vollstern FS4022-8R
- konische Ausführung
- Nut beidseitig 4 × 1 mm
- Radius R8

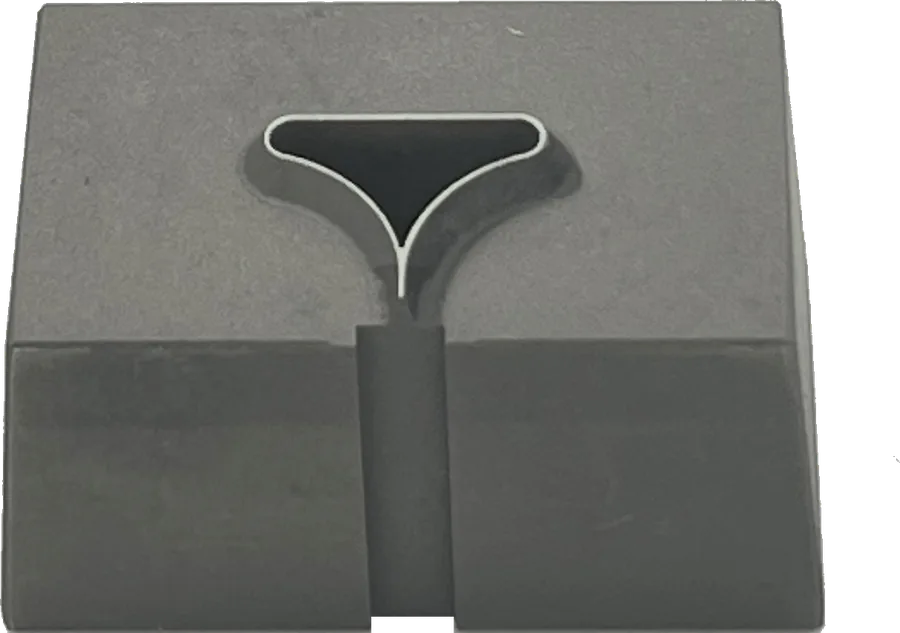

Halbstern HS4022-8R
- konische Ausführung
- Nut einseitig 4 × 1 mm
- Radius R8

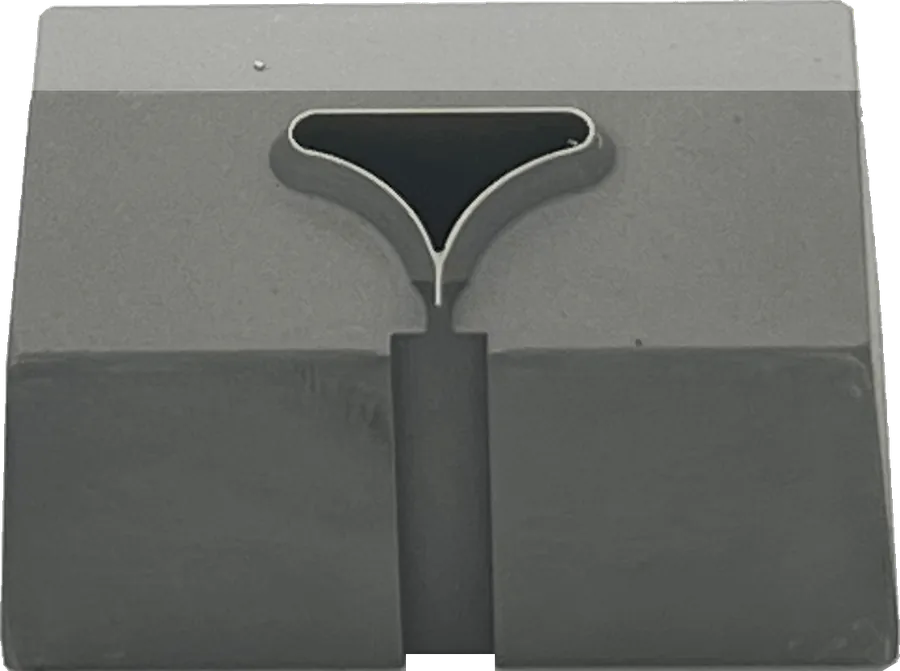

Halbstern HS4022-8R-STP
- konische Ausführung
- Nut einseitig 4 × 1 mm
- Außenkante abgesetzt
- Radius R8

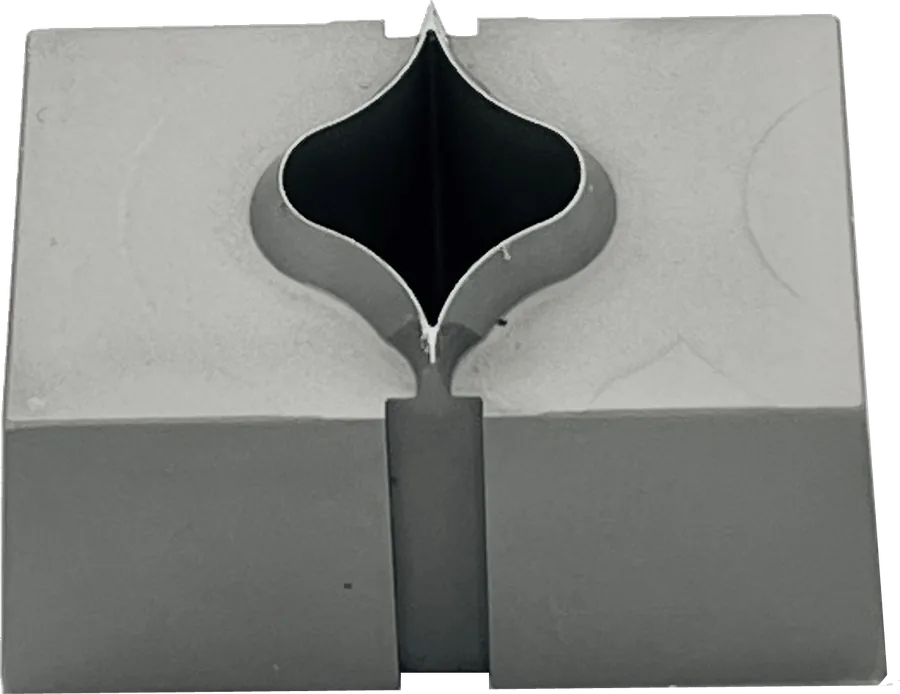

Vollstern FS4022-R3
- Sonder-Radius im pbs-Design
- konische Ausführung
- Nut beidseitig 4 × 1 mm

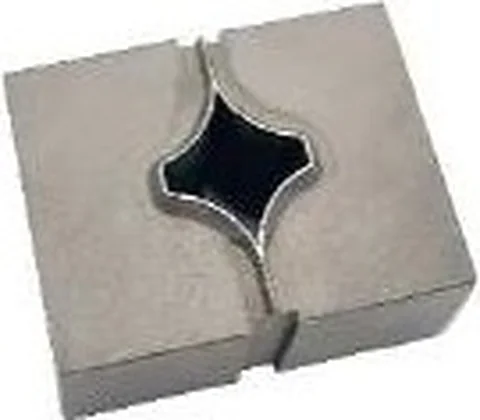

Vollstern FS4029-5T
- konische Ausführung
- Nut beidseitig 4 × 1 mm

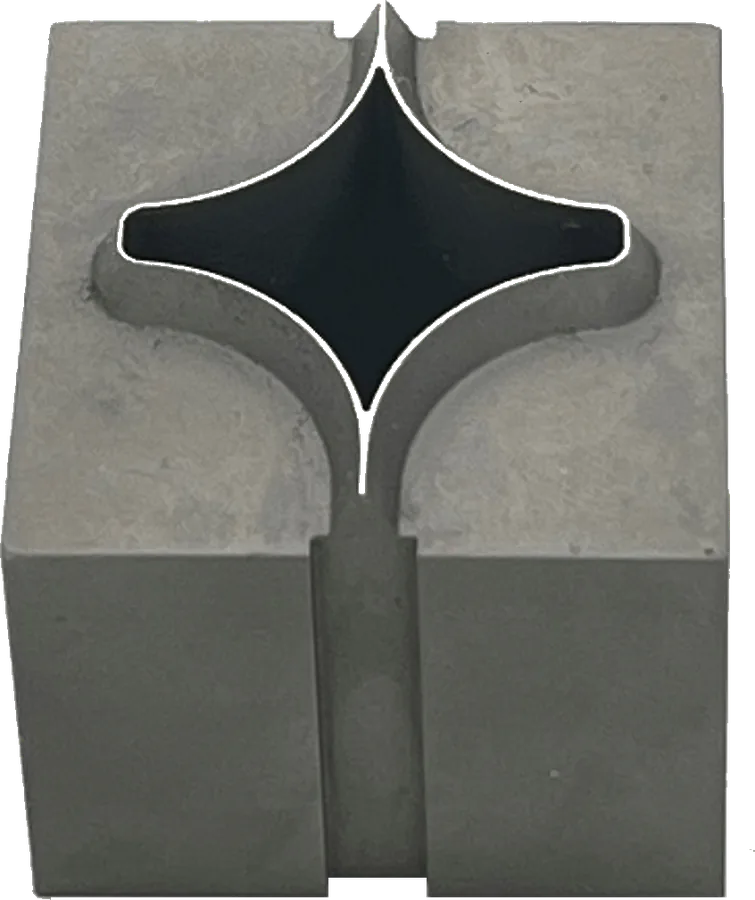

Vollstern FS2928-R10
- Nut beidseitig 4 × 1 mm
- Radius R10

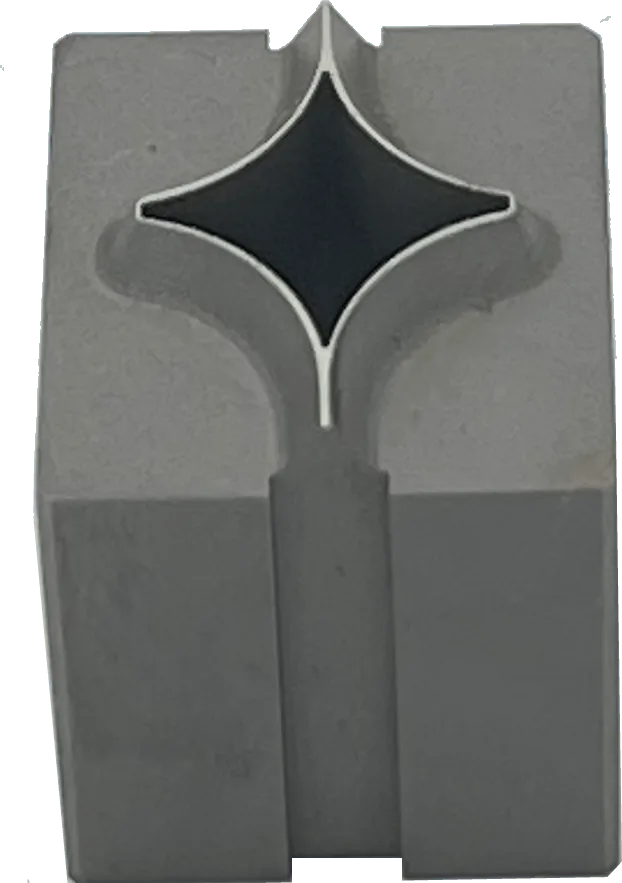

Vollstern FS4004-1
- Nut beidseitig 4 × 1 mm
- Radius R8

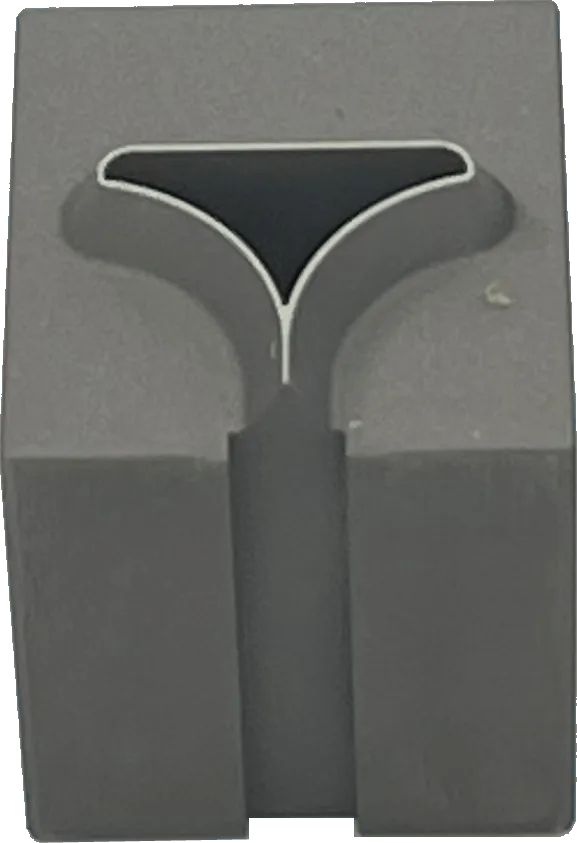

Halbstern HS4004-2
- Nut einseitig 4 × 1 mm
- Radius R8

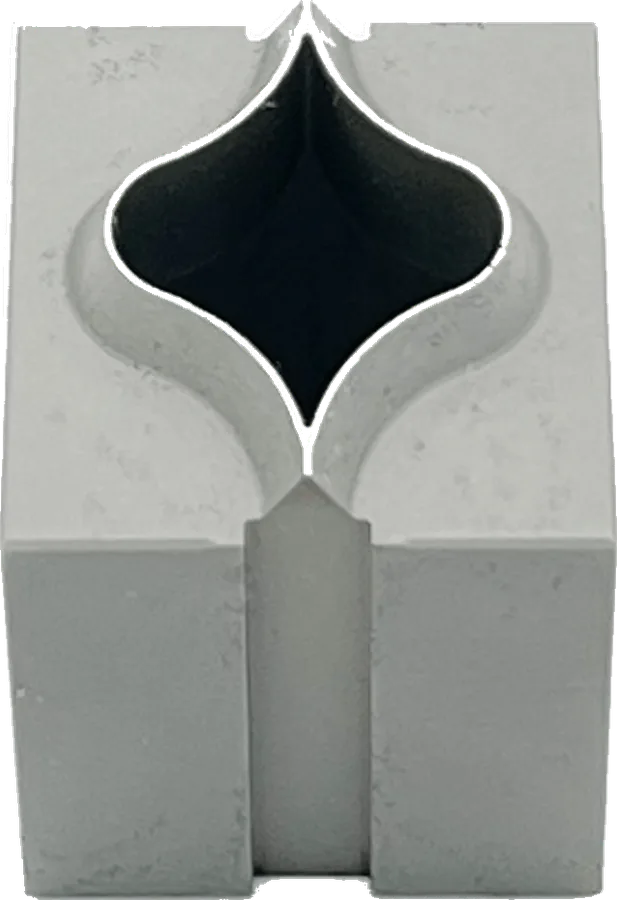

Vollstern FS4004-R3
- Sonder-Radius im pbs-Design
- Nut beidseitig 4 × 1 mm

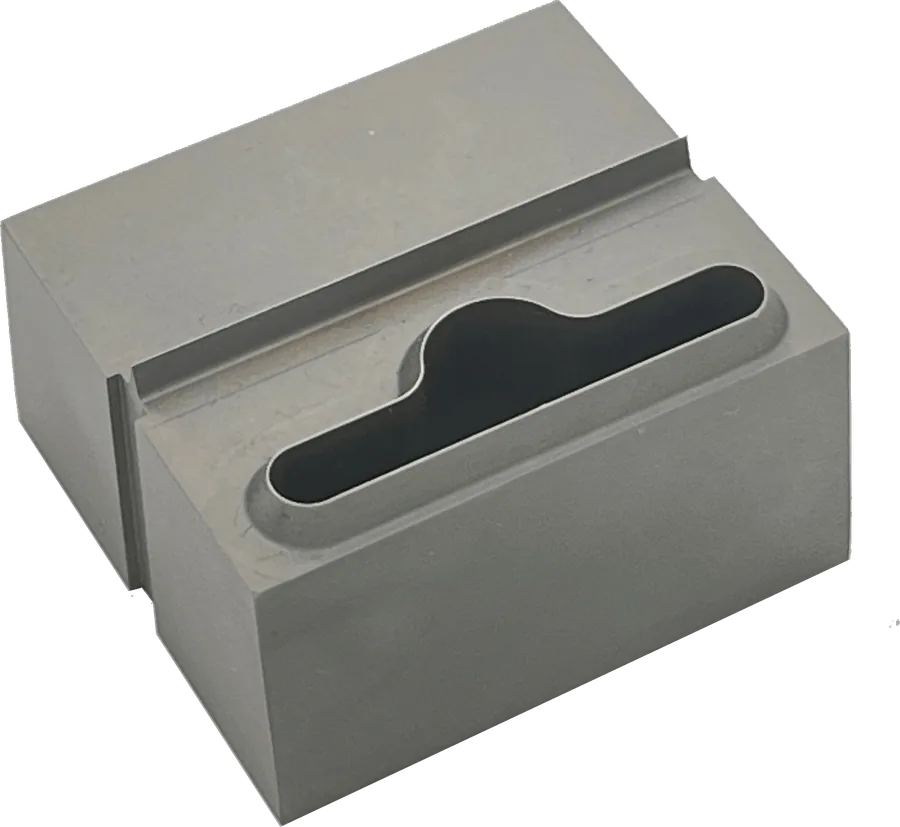

Eurolochstanze EP4340-2T
- Euroloch 35 × Ø 5 mm
- mit zusätzlicher Schneidlinie
- Nut beidseitig 4 × 1 mm

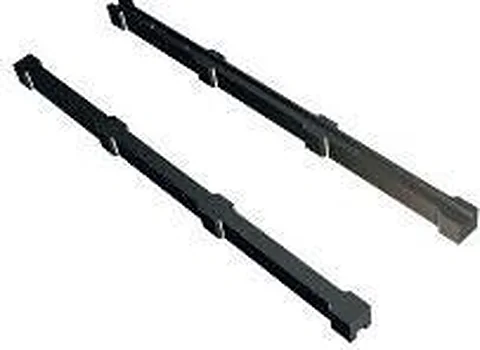

Gegendruckleiste
- Neuanfertigung und Nachschleifen
- für alle Stanzen dieses Kapitels
Fragen zu Vollsterne und Halbsterne
Was bedeuten FS und HS in der Typbezeichnung?
FS steht für Vollstern, HS für Halbstern – zum Beispiel Vollstern FS1008-1 und Halbstern HS1008-2. Das vorangestellte T (TFS, THS) kennzeichnet die TiN-beschichtete Ausführung.
Wie sind die Maße angegeben?
Als Breite × Tiefe × Höhe, zum Beispiel 18 × 18 × 23,8 mm. Eine Angabe wie 40/36,5 bedeutet eine konische Ausführung.
Wie bestelle ich den passenden Stern?
Mit der pbs-Artikelnummer, der Typbezeichnung (z. B. FS1008-1) oder der Referenznummer des Maschinenherstellers. Alternativ genügt ein Muster oder eine Zeichnung.

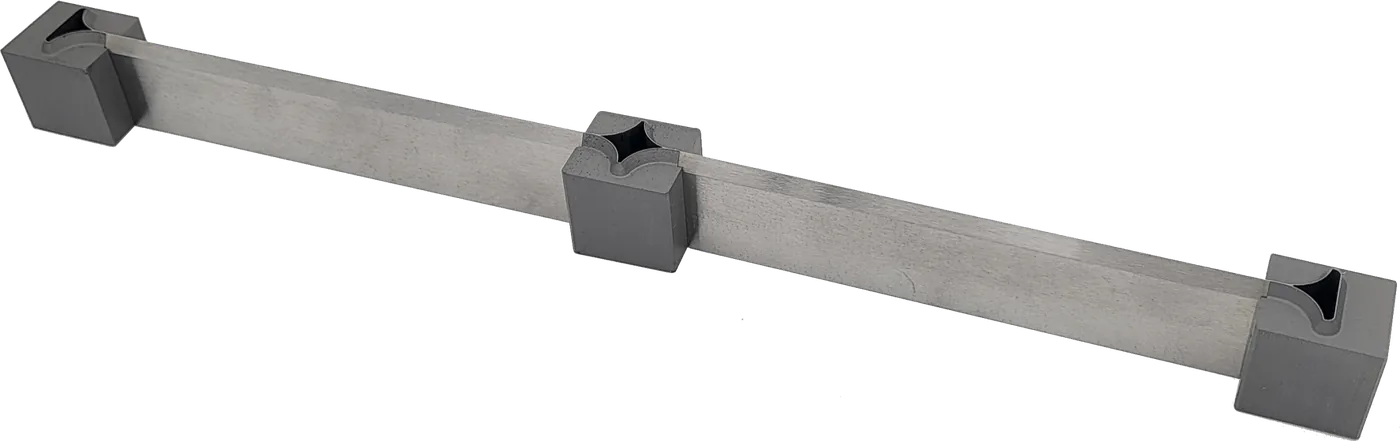

Gibt es Sterne und Schneidlinien als Set?
Ja. Komplettsets und Sonderanfertigungen sind auf Anfrage lieferbar – Schneidlinien und Sterne auf Wunsch auch als Komplettset.
Ihr Format ist nicht dabei?
Schicken Sie uns Muster, Zeichnung oder Maschinentyp – wir fertigen nach Maß.
